底盘配置：
JX4D30B6H 功率 85KW115 马力/单排驾驶室，2800 轴距，7.00 钢丝胎， 油刹，五档箱， 前桥 2 吨，后桥 3.5 吨，带方向助力，带排气制动，原厂 ABS，原厂空调，多功能方向盘。
专用性能：

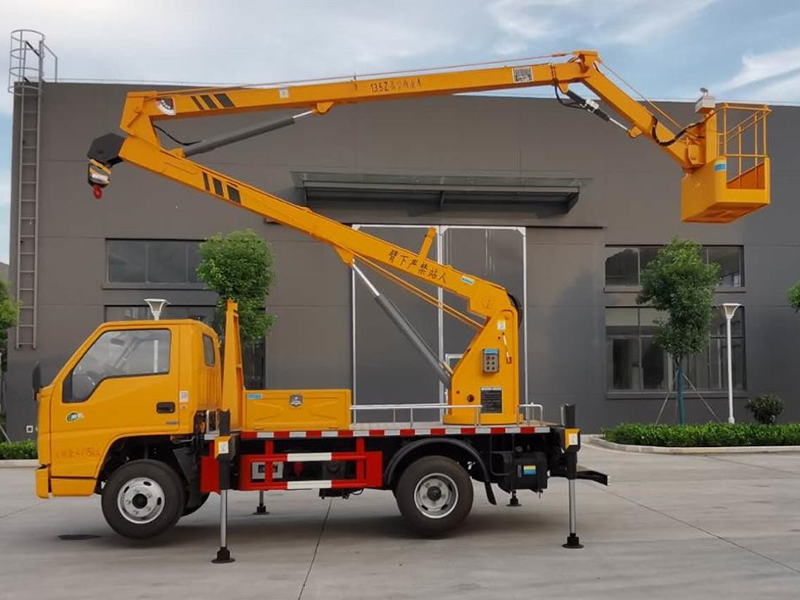

液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独**），上下二套操作台，带 1 吨吊钩，**作业高度 13 米，**作业半径
5.6 米，**起吊重量 1 吨。
设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修, 安装,清洗,摄影,造船,化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！
主要特点：
1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、回转机构采用可调节式，方便调节；
4、转台双向 360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、下车与上车互锁，操作安全、可靠；
7、上车操作通过节流阀实现无极调速；
8、工作平台采用机械式调平，更加稳定和可靠；
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
作业工况图
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：
1） GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
|
3、使用环境条件 |
|
|
|
1) 海拔高度： 2) 环境温度： |
≤5000 米 -35℃ ～ +40℃ |
|
|
3) 相对湿度： 4) 抗震能力： |
≤95%（25℃） 地面水平加速度 |
0.3g |
|
|
地面垂直加速度 |
0.15g |
同时作用持续三个正弦波安全系数 1.67
5) **日温差： 15℃
6) 日照强度(风速 0.5m/s 时)：0.1W/cm2
7)**风速： ≤ 10.7m/s1）
4、 主要技术参数
|
车型 号 |
CLW5044JGK6HX |
|||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
整备质 量（Kg） |
总质量 （Kg） |
轴距 |
发动机排 放 |
|
JX1041TC26 |
5980*2000*2950 |
4365 |
4495 |
3360 |
国VI |
|
|
|
|
|
|
|
|
|
|
上 |
臂架 |
臂架形式 |
三节折臂 |
|||
|
材料 |
型材Q345B/4mm |
|||||
|
装基本配置 |
|
臂架截面 |
四边形 |
||
|
起伏角度 |
0°-70°(相对水平面) |
||||
|
作业工况 |
**作业高度 |
13.5m |
|||
|
**作业高度时 作业幅度 |
2m |
||||
|
**作业幅度 |
6.5m |
||||
|
**作业幅度时 作业高度 |
6m |
||||
|
回转 |
双向 360°连续回转 |
||||
|
吊臂 |
**起吊质量 |
900Kg |
|||
|
**起吊高度 |
6.4m |
||||
|
**起吊幅度 |
5.2m |
||||
|
钢丝绳 |
（40m）Φ8 |
||||
|
吊钩 |
1T |
||||
|
支腿 |
支腿型式 |
前后H 型 |
|||
|
支腿材料 |
型材Q345B/5mm |
||||
|
支腿跨距 |
纵向（mm）：3300，横向（mm）：2700 |
||||
|
液压锁 |
四个支腿都带双向液压锁 |
||||
|
后支腿频闪灯 |
黄色；两只 |
||||
|
|
|||||
|
车厢 |
材料 |
优质碳钢及型材，铺 3 ㎜防滑花纹钢板 |
|||
|
工具箱 |
800*400*400；带不锈钢门锁 |
||||
|
围栏 |
Φ20 不锈钢管 |
||||
|
踏步 |
驾驶室侧带上下踏步 |
||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
||||
|
轮罩 |
注塑模具成型，美观，强度高 |
||||
|
洗手水箱 |
塑料水箱 |
||||
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|||
|
回转支承 |
单排四点接触球式带外齿，QWD730.20 |
||||
|
减速机 |
涡轮蜗杆式，CW-28 |
||||
|
马达 |
BMP-50 |
||||
|
吊篮 |
额定载荷 |
≤200Kg |
|||
|
尺寸 |
长X 宽X 高（mm）：1080X620X1150 |
||||
|
调平形式 |
外置拉杆机械调平 |
||||
|
保险带 |
一副 |
||||
|
调平装置 |
机械调平，拉杆外置 |
||||
|
液压系统 |
液压油箱 |
65L；带液位表 |
|||
|
齿轮泵 |
定量泵，流量 25ml/r |
||||
|
工作压力 |
带压力表；16MPa |
||||
|
液压阀组 |
集成电磁阀组 |
||||
|
|
油缸 |
10 只；带双向平衡阀或液压锁进行锁止，保证安 全 |
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
|
操作方式 |
手动和电动结合 |
|
|
臂架动作 |
转台和吊篮电动双位操作 |
|
|
发动机启动、熄 火 |
转台和吊篮双位操作 |
|
|
发动机油门 |
手动拉线 |
|
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
|
|
标识及标牌 |
清晰、醒目、**不褪色 |
|
6、主要液压元件清单
|
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
|
1 |
小臂油缸 |
63/35-380*650 |
北随州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
100/63-1022*1403 |
湖北随州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
100/63-1076*1535 |
湖北随州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北随州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-（500*2） *1560 |
湖北随州 |
湖北博利 |
只 |
2 |
|
6 |
伸缩油缸 |
63/35-1000*1300 |
湖北随州 |
湖北博利 |
只 |
1 |
|
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
|
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
|
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
10 |
多路阀 |
DL-8H-5 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
11 |
集成块 |
ZMFB-14 |
江苏扬州 |
扬州中梅 |
台 |
1 |
|
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
|
13 |
回转支承 |
QWD730.20 |
山东烟台 |
烟台浩阳 |
台 |
1 |
|
14 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
|
15 |
起升机构 |
IQKN1B6Y |
山东泰安 |
泰安艺群 |
台 |
1 |
|
16 |
齿轮泵 |
CB-FC25 |
河北邢台 |
十堰睿智 |
台 |
1 |
|
17 |
液压马达 |
BMP-50 |
山东邹城 |
镇江大力 |
台 |
1 |
|
18 |
绞车马达 |
BMT-100/PHF |
山东邹城 |
镇江大力 |
台 |
1 |
