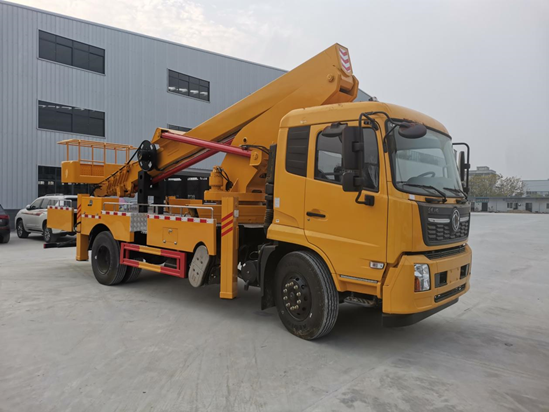

东风天锦32米高空作业车

东风天锦32米高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

★总长

mm

9500

★总宽

mm

2550

★总高

mm

3800

质量参数

乘坐人数（含驾驶员）

人

3

总质量

kg

12300

主要性能参数

工作平台额定载荷★

kg

200

**作业高度★

m

30

★**作业高度时作业幅度

m

8

★**作业幅度

m

16

**作业幅度时作业高★度

m

6

支腿跨距★

横向

mm

6300

纵向

mm

6400

臂架变幅时间

s

100

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

★前悬

mm

1400

★后悬

mm

3050

★后伸

mm

350

★轴距

mm

4700

**行驶速度

Km/h

89

**小离地间隙

mm

195

接近角

.

17

离去角

.

13

部件名称

简要说明

底盘

                                  东风天锦

发动机

康明斯柴油发动机，**功率210/230马力，国六排放

驾驶室

单排座，可乘坐3人，驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

1200X700X1150

臂架形式

★四节六边型工作臂，同步伸缩

回转装置

360度连续回转

支腿

★K型支腿，稳定性好，可同时或单独操作，适应多种工况。

操作

★工作平台和地面遥控器电气操作

**系统

电液比例**系统，实现无级调速

调平系统

液压自动调平

五节八边形伸缩臂，**作业幅度15.6m；**作业高度：32m；**作业高度时的作业幅度5.3m，360°全回转。前V后H型支腿，支腿横向跨距（mm）5370，5385；纵向跨距（mm）,4975,5195；吊蓝额定载荷≤240㎏。吊蓝尺寸：1200X700X1150，静液调平，带油缸锁止功能，车架和吊蓝双位操作，带应急动力单元，东风天锦底盘，排半带卧驾驶室，4700轴距。

名称

简要说明

上下车自动互锁装置

★用于上下车互锁，防止误操作发生危险

支腿检测功能

当支腿出现不受力情况，智能限动，保护安全，

水平检测功能

★实时检测整车是否水平

应急电动应急泵

       当发动机及主泵发生故障时，可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯，照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火，熄火**

实时通讯

在平台和下车设有无线对讲
